KBARASF0006-ASF設定HA與cluster

適用產品：Array ASF

ASF設定HA

HA建立目的要讓兩者主機設定一模一樣並且可以達到容錯效果，因此需要進行下述步驟設定

版本檢查：確保兩台 ASF 的 ArrayOS 版本完全一致。
基礎網路設定：給機器設定Interface IP。
建立同步設定：在兩台設備上設定相同的同步密碼（Challenge Password）。並由 Active 主機發起，將全機設定（包含 WAF Profile、憑證、Service 設定）推送到 Standby 備機。
叢集設定 (Cluster Setup)：分別在兩台設定 Cluster ID (VCID)、Priority (主高備低) 與 VIP。

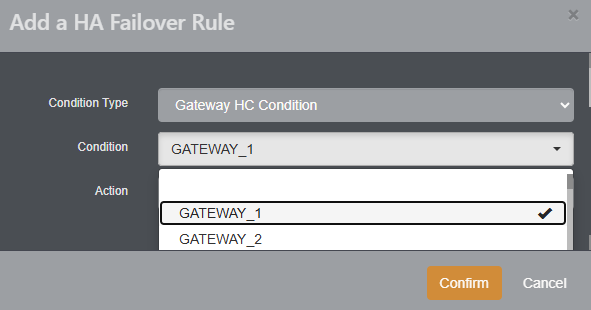

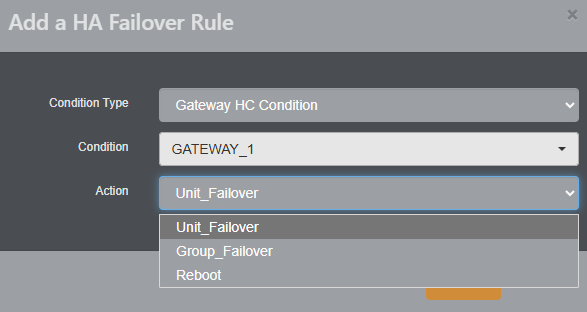

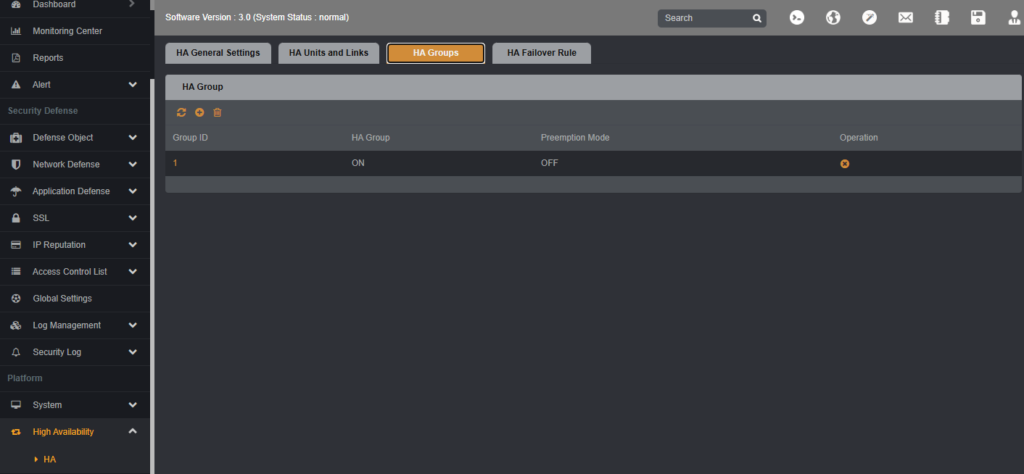

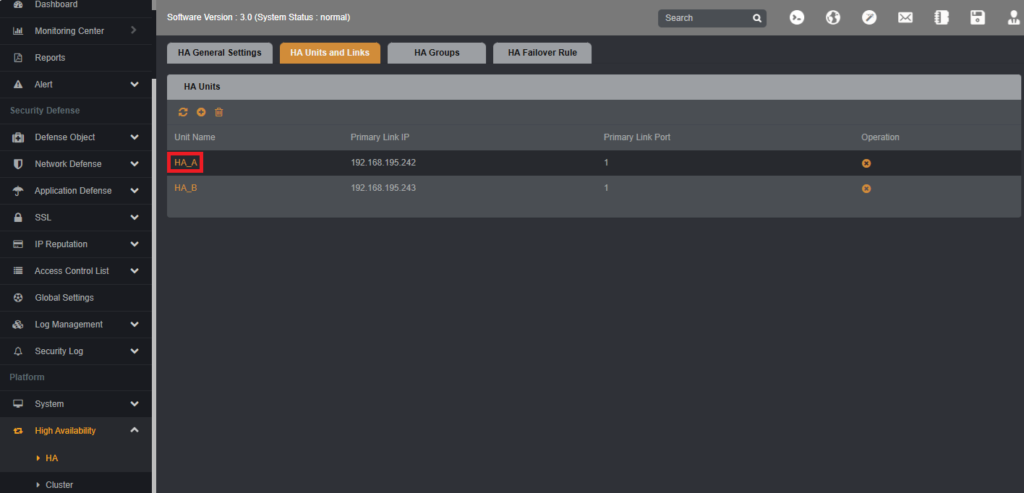

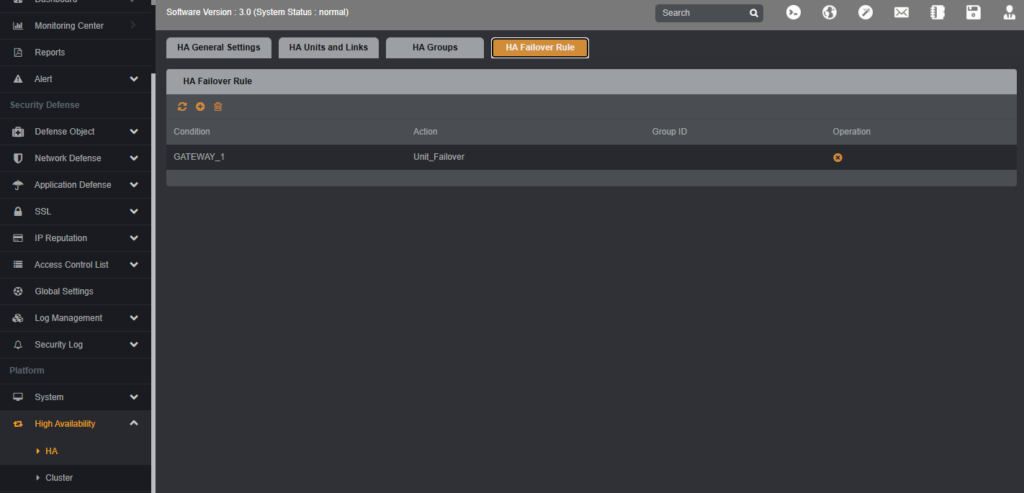

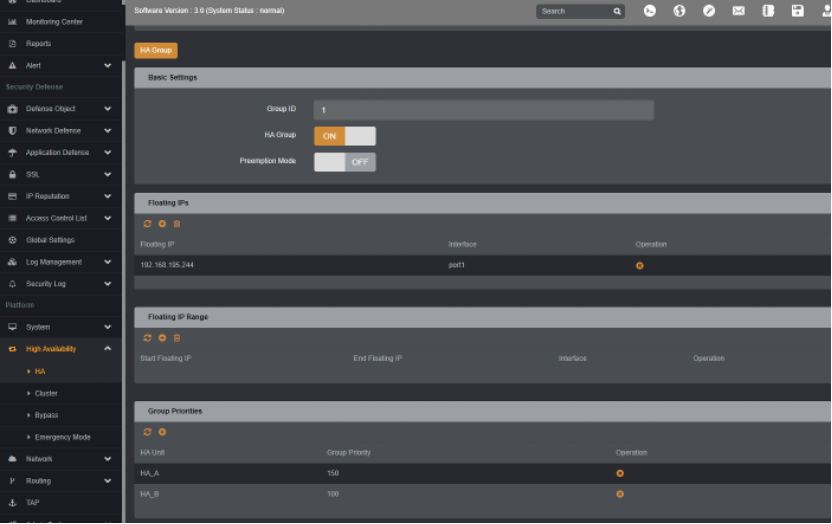

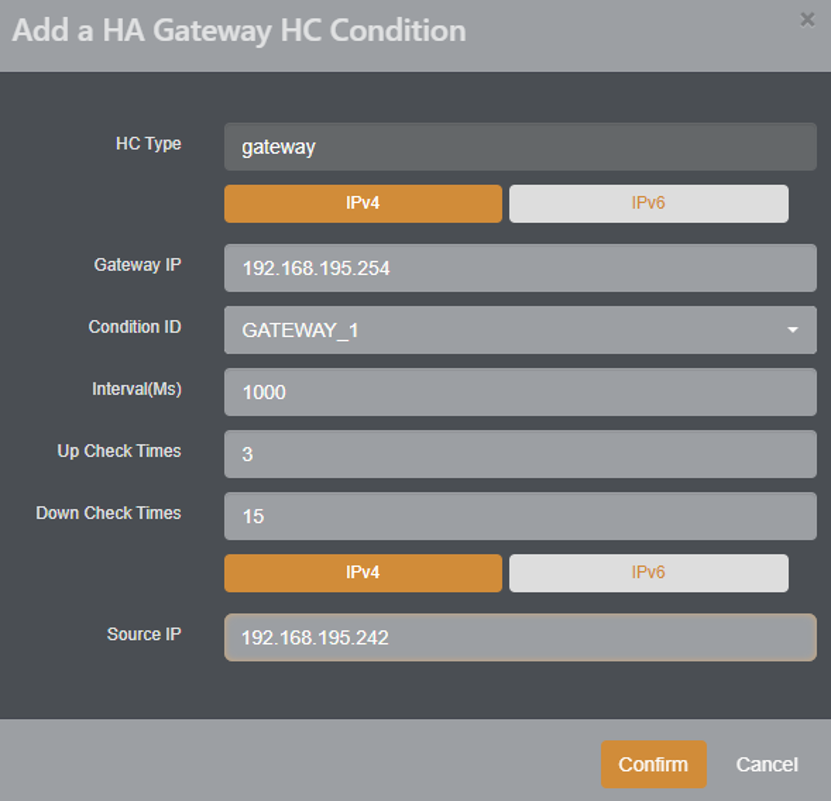

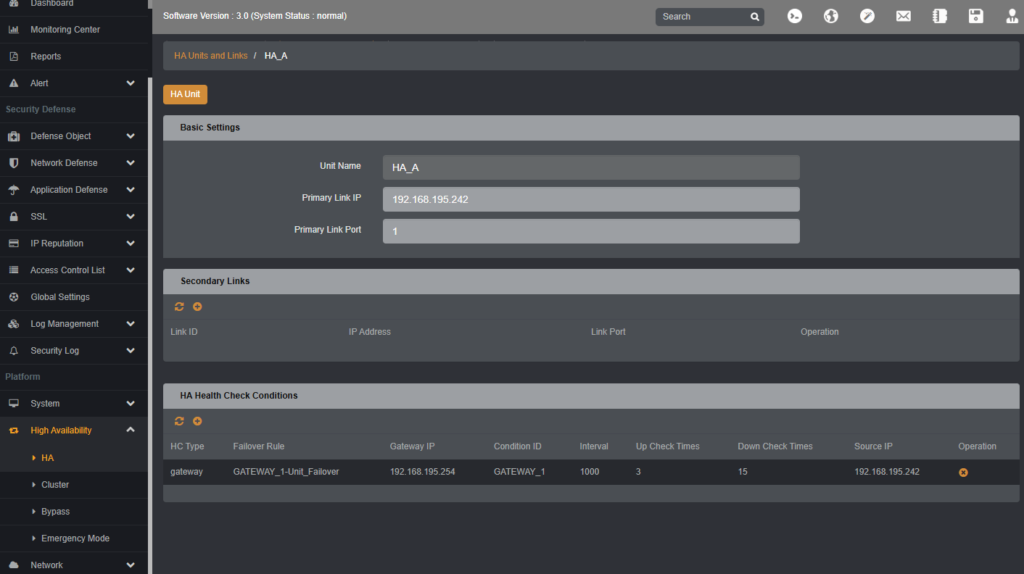

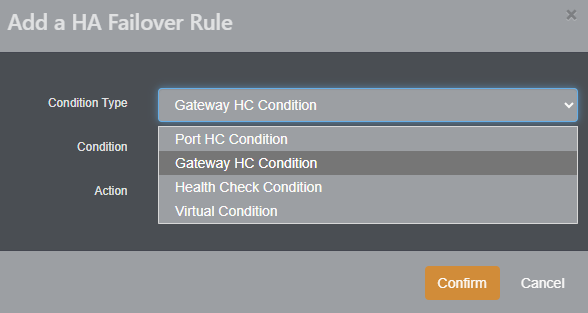

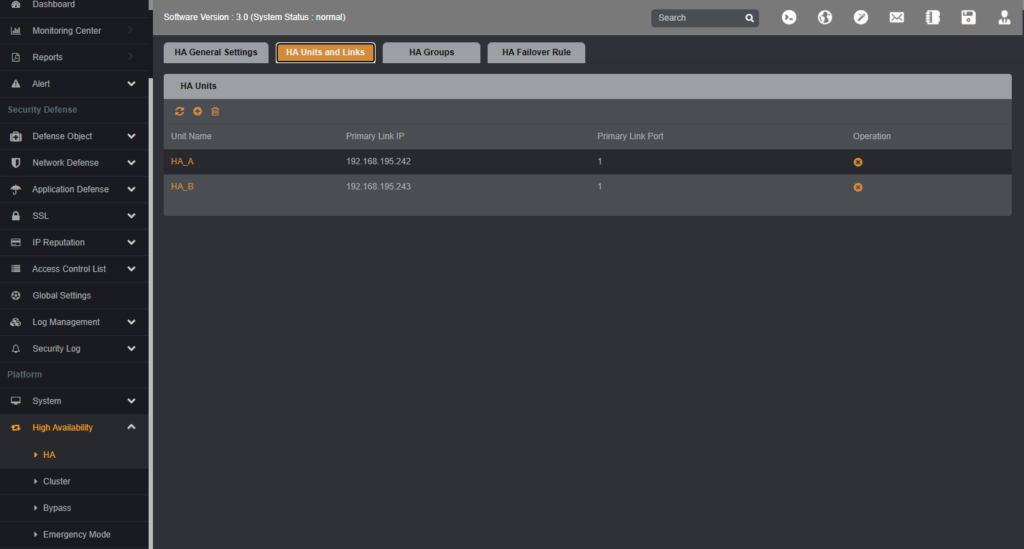

啟用HA：開啟 HA功能，訂定HA Gorup與Link並設置是否需要搶佔及相關檢查規則。

假設情境，我有一台Active主機做了很多設定已上線一陣子，後續要擴充一台Standby主機兩者要做HA，此時可以使用同步設定檔的方式，可快速同步彼此的設定檔

建立同步設定方式

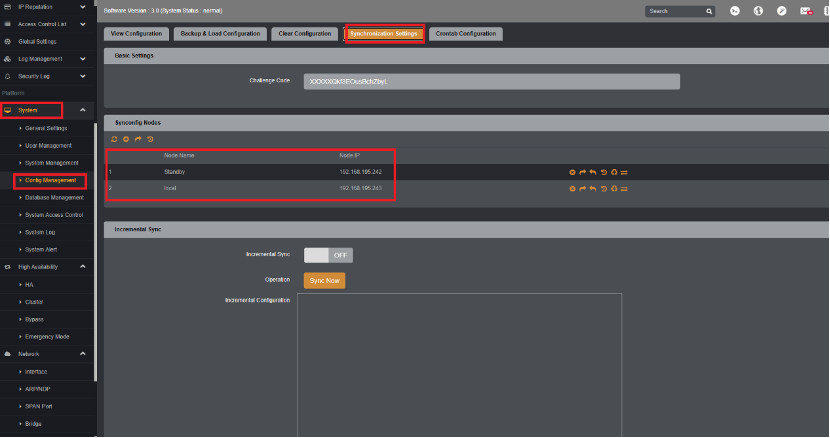

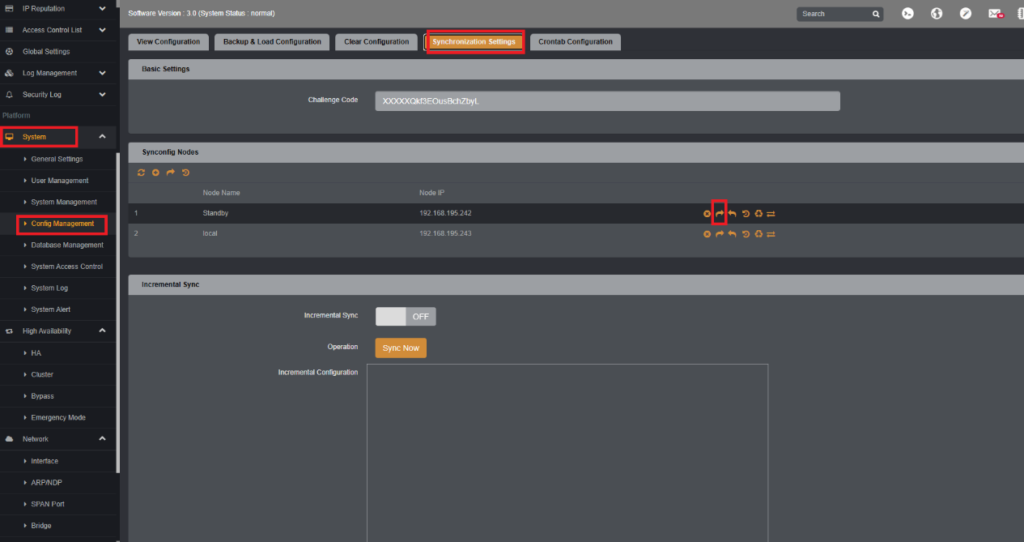

System > Config Management > Synchronization Settings > Challenge Code輸入一串密碼，兩台同步抄寫設定檔的主機都要用一樣的密碼

下方Synconfig Nodes添加本機的Node與另外主機的Node

確保兩者設備網路連通的情況下，點選單向Sync(Active Sync to Standby)

此時登入Standby主機，原本空的設定就會寫入進來

建立Cluster

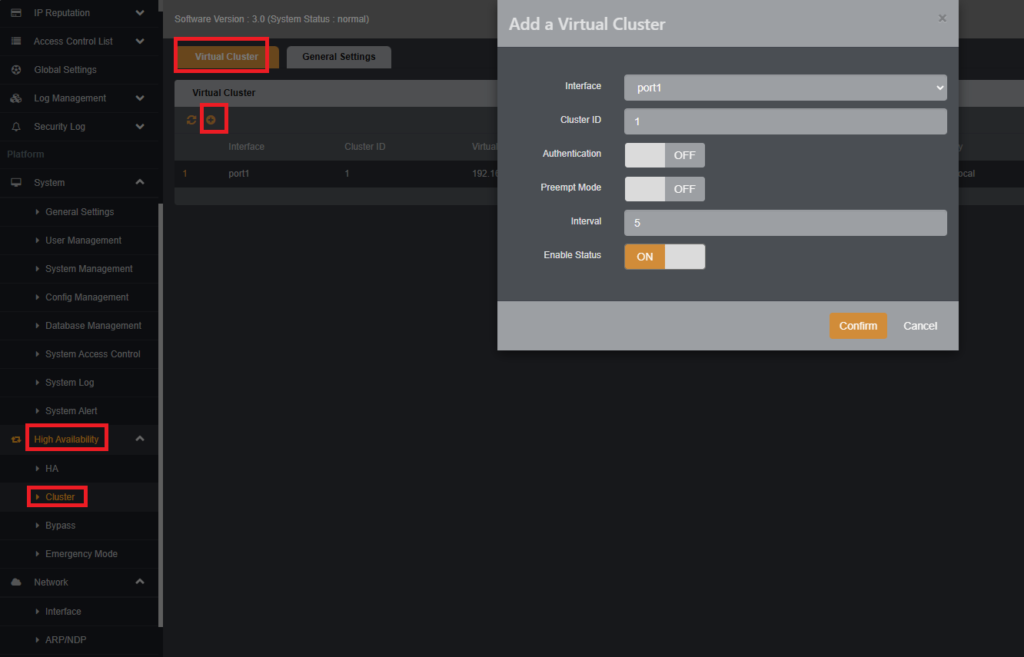

High Availability > Cluster > Virtual Cluster > Add > 綁定port號新增並啟用

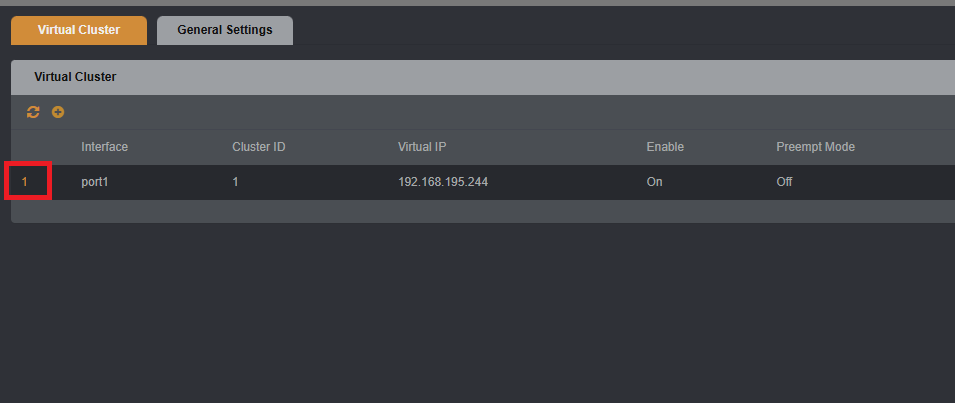

啟用後點選建立的編號列表進行進階設定

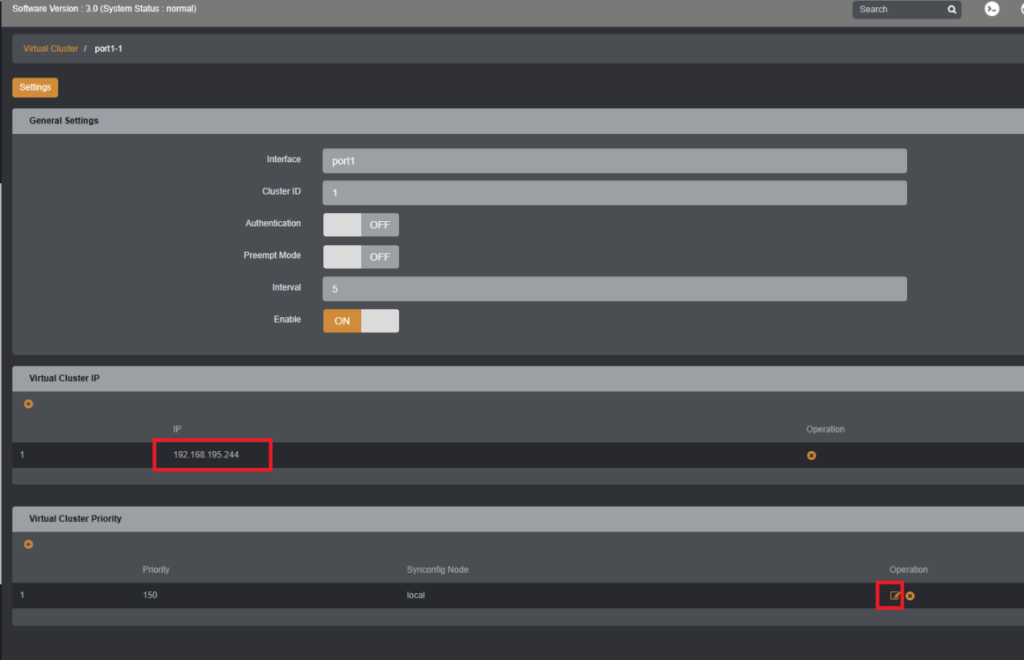

添加Virtual Cluster IP(VIP) > 並指定該主機的優先權，數字越大優先度最高

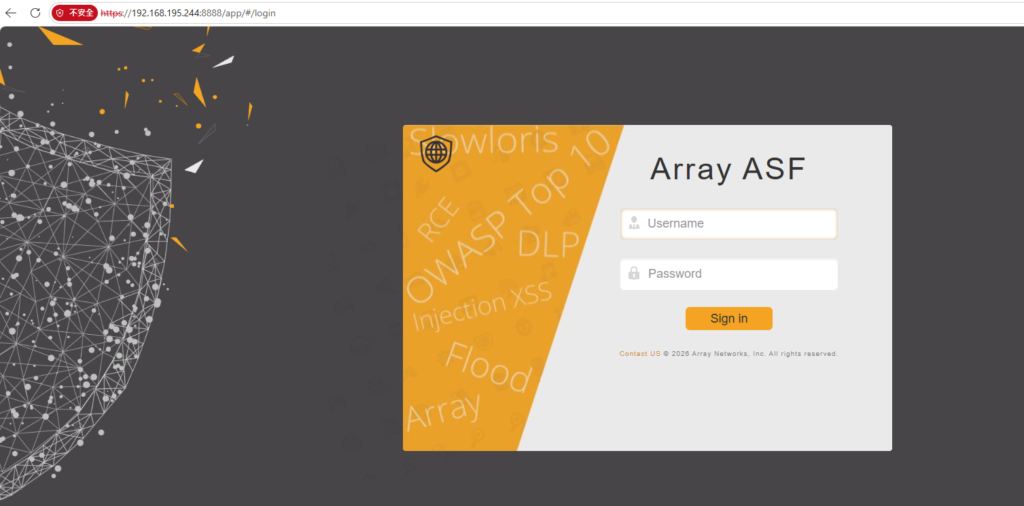

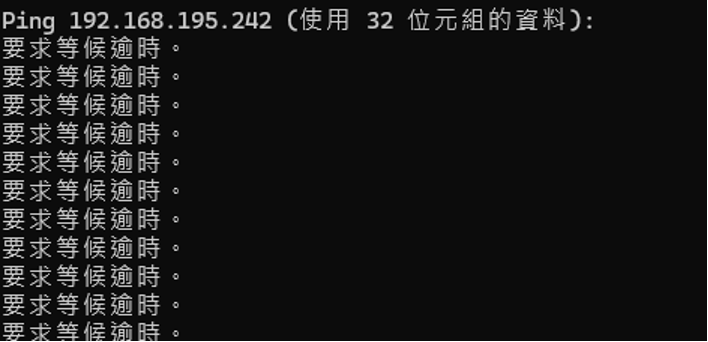

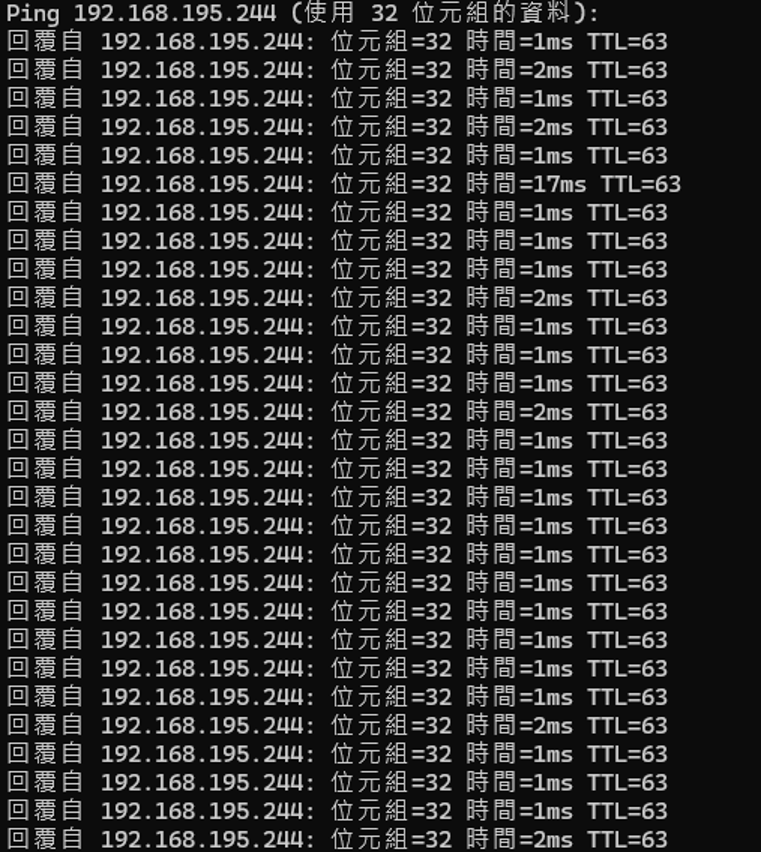

測試透過VIP能否連線ASF

設定HA

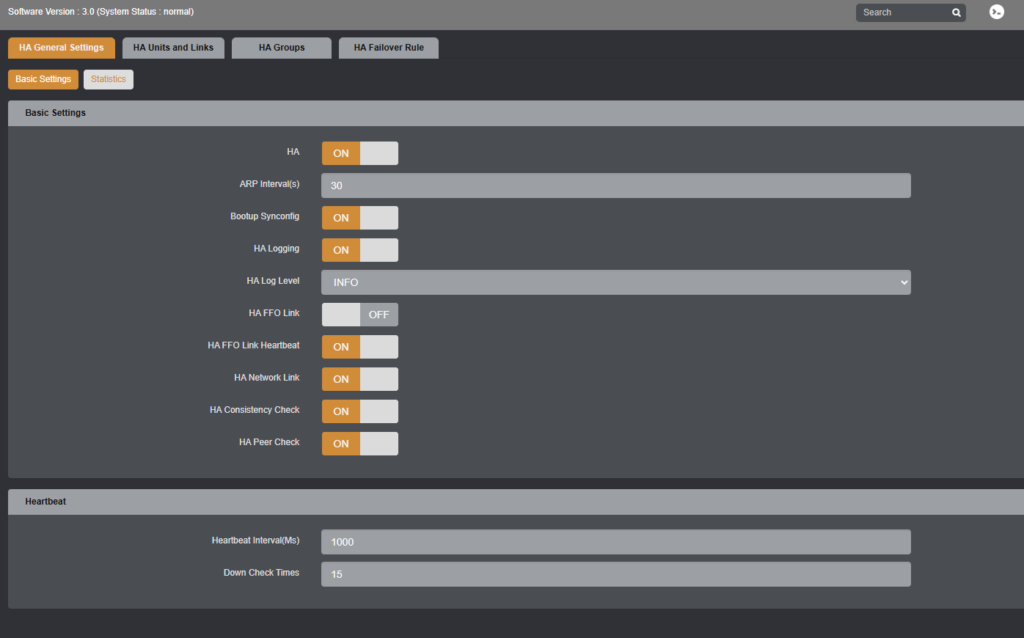

畫面中的功能快速說明

HA (ON)：高可用性功能的總開關。（必開）
ARP Interval(s) (30)：發送免費 ARP (Gratuitous ARP) 的間隔。當 HA 切換時，ASF 會發送這個封包通知交換機「VIP 現在在我這台 MAC 上」。預設 30 秒 OK。
Bootup Synconfig (ON)：開機時是否自動從對端同步組態。一般建議開啟，確保備機重啟後拿到的設定是最新的。
HA Logging (ON)：記錄 HA 狀態變化的日誌。（建議開啟）
HA FFO Link (OFF -> 建議改 ON)：這是 Fast Failover (FFO) 的總開關。如果你有接心跳線，這必須打開。
HA FFO Link Heartbeat (ON)：透過 FFO 專用線路偵測對方死活。（建議開啟）
HA Network Link (ON)：除了專用心跳線，也透過一般的業務網路（VIP 網段）偵測對手。這叫「雙心跳」，防止單一線路故障導致腦裂 (Split-brain)。（建議開啟）
HA Consistency Check (ON)：自動檢查兩台設備的設定是否一致。（建議開啟）
HA Peer Check (ON)：持續監控對端節點的健康狀態。（建議開啟）
Heartbeat Interval (1000 Ms)：每隔多久發送一次心跳包（1000ms = 1秒）。
Down Check Times (15)：漏掉幾次心跳才判定對方掛了。依此設定，1000ms * 15 = 15 秒會發生切換。在生產環境，如果要求快，可以縮短至 500ms / 6 次（共 3 秒）。
